使用 Eclipse Plugin Alveole Studio MVC Web Project 寫 Struts 2 應用程式
說明：這篇主要是介紹如何用 Eclipse plugin Alveole寫 Struts2 應用程
式，功能是查詢員工的薪資資料。

1. Eclipse 及 Tomcat 下載以及環境設定，請參考我底下的這篇文章
Eclipse 寫 java Servlet。

2. 打開 Eclipse 選 Help
Software Updates 如下圖



按 Add Site 鈕，輸入網址 http://mvcwebproject.sourceforge.net/update/
Eclipse 3.4 Java EE Developers版，只需下載及安裝
Alveole Studio Struts 2 Editor Feature 0.23版
MVCWebProjectHelpFeature Feature 0.23版

3. 成功安裝後會有如下畫面


4. 選 Menu File
New
Other，建立 Dynamic Web Project 如下圖

按 Next

5. Project Name 輸入 amvctest，如下圖

按 Finish

6. 點選剛建立的 project amvctest 按右鍵 New
Other如下圖

如下圖選 Alveole Studio MVC Web Project

按 Next
選剛建立的 amvctest，File Name 輸入 amvc，如下圖

按 Next

按 Next
如下圖，它會 Enable Struts 2 跟 copy Struts 2 的 lib 到如圖那個目錄下

按 Finish

7. 選 amvc.aswp 點兩下，會有如下圖的編輯畫面

選右邊畫面元件 Package，這個元件就好像你流程的一個節點一樣，把它看
成一般目錄即可。

8. 如下圖，輸入 Label 輸入 search，因為我舉的例子跟底下我寫的這篇一樣，
手工打造 Struts2 應用程式，一進入首頁就是查詢畫面，所以我只設一個
節點，如果你查 Alveole Studio MVC Web Project 原網站的 Tutorial 它會有
三個 package，而且說明的很詳細，如果要進一步了解可到底下網址。
http://mvcwebproject.sourceforge.net/

按 OK

9. 我們先建立 java 程式，DataOBJ.java，ErrorMesg.java，Search.java，以及
jsp 程式 display.jsp，error.jsp，ser.jsp，我會附上，直接 copy 或 import 進
來即可，說明就參考這篇 手工打造 Struts2 應用程式 步驟 9 及 13，注意
ser.jsp 程式這行 <s:form action="Search" namespace="/"> 與上一篇多了
namespace。

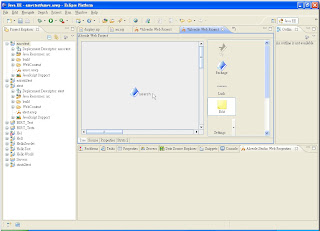

10. 選右邊的 Edit，點兩下 package search，如下圖

如下圖，點右邊元件 Struts2

Nodel label 輸入 search，Action name 輸入 Search，Action class 選
test.Search，Action method 輸入 Search.java 的 execute，或留空白也可，按
OK。

11. 點右邊元件 Jsp View，如下圖

Label 輸入 search，Jsp Path 輸入 /display.jsp，按 OK。

12. 在點右邊元件 Link，到編輯畫面由 search 按住滑鼠左鍵拉到 search view，
如下圖，底下的畫面的 Link Name輸入 success

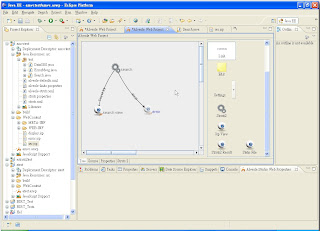

按 OK，重複步驟 11 建 error view(Label 輸入 error view ，Jsp Path 輸入
/error.jsp) 及 error Link如下圖

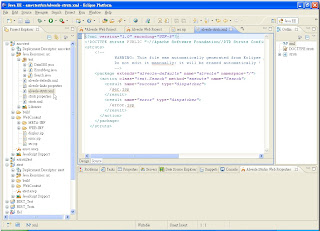

13. 我們在看一下 src 目錄下的 alveole-struts.xml的內容如下圖

剛編輯畫面所建立的流程圖建立了這樣的檔案內容

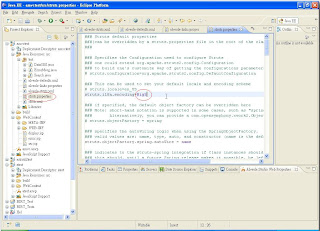

14. 在改檔案 struts.properties 內容編碼 struts.i18n.encoding=Big5，如下圖


15. web.xml 內容改成如下圖(我會附上檔案)


16. 執行及部署請參考這篇 手工打造 Struts2 應用程式 的步驟 14,15,16。
